HITCH ROCK BOLT

히치록볼트

소구경의 천공홀 내에 삽입되어진 보강재가 시간이 지나면서 발생하는 크리프변위를 제어하기 위하여 4면에 2개의 돌출형 쐐기체를 공벽 내에서 스프링에 의해 활착시켜 인발력에 저항하는 록볼트 구조체

특허 제10-2363602호 / 제10-2119061호

히치록볼트 구성

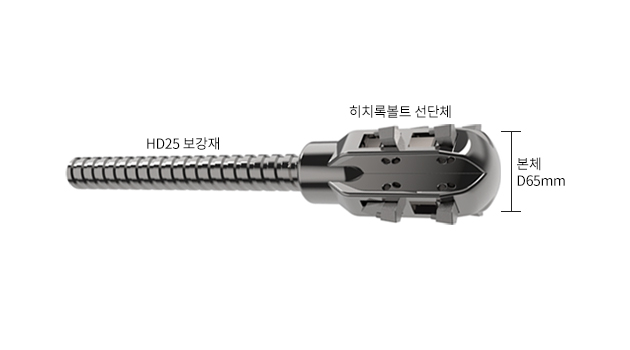

천공홀 D75mm용

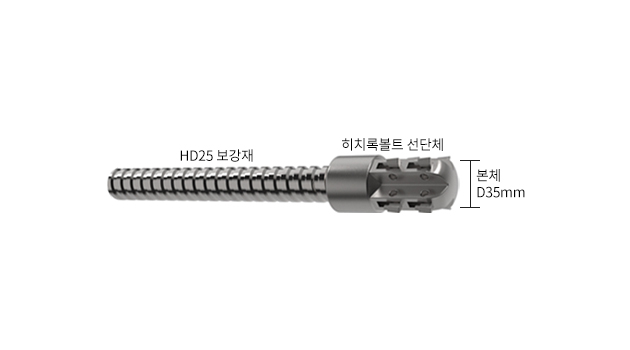

천공홀 D45mm용

히치록볼트 특징

  • 소구경의 천공홀에서 천공홀벽면에 걸림쇠를 고정
  • 스프링에 의해 선단쐐기체 날을 세우는 원리
  • 보강재와 일체화

쐐기체 침투해석

  • 균열이 발달한 암사면의 암탈락방지
  • 균열많은 암사면의 낙석방지망 설치 시 중간 지지대 역할
  • 터널 내 록볼트 설치 시 장기간 경과에 따른 크리프 변위를 방지
  • 고절토 안전율증가구간의 녹생토, 숏크리트와 조합공법 효과 증대
