JOINT WALL

합벽식옹벽

합벽식옹벽은 옹벽이 설치되는 지점의 뒷배면 폭에 여유가 없거나 절취면이 시공을 완료 시 까지 붕괴되지 않은 사면에서 옹벽을 설치하므로서 사면안정과 동시에 원지반에 옹벽을 일체화시킬 수 있으며, 배면에 설치된 네일과 일체화 작용에 의해 안정성을 높이는 공법

합벽식옹벽 특징

  • 현장타설 옹벽체를 스팅네일과 일체화시켜 안정성 증대
  • 사면보강재와 옹벽일체화는 옹벽내 설치 및 옹벽전면부 돌출형의 2형태로 설치가능
  • TOP-DOWN 및 DOWN UP가능
  • 절취부 균열많은 사면
  • 배면절취폭이 나오지 않는 경우 적용

합벽식옹벽 적용성

  • 절취부 균열이 많은 사면의 옹벽 형성
  • 배면의 절취폭이 나오지 않은 지역
  • 사면보강과 동시에 옹벽 설치구간

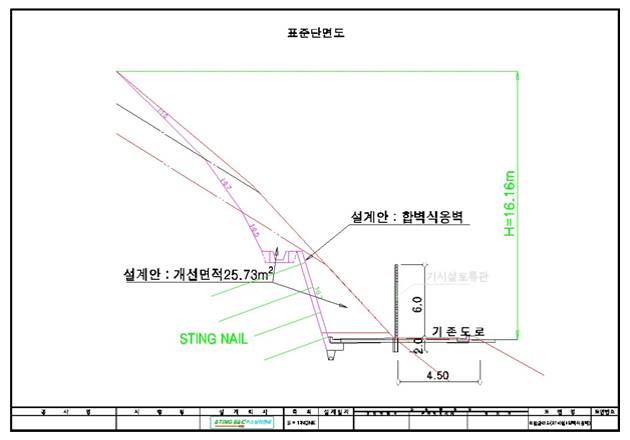

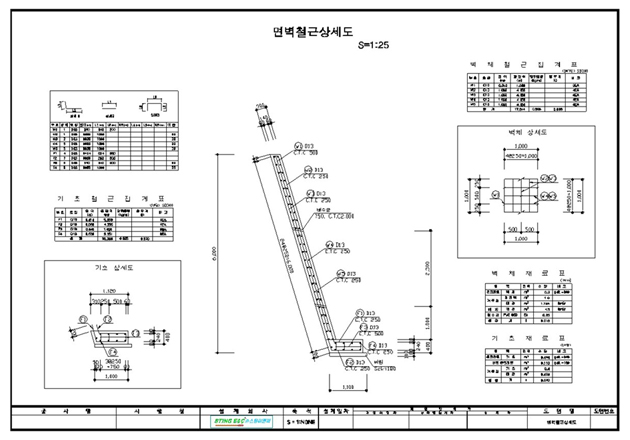

합벽식옹벽 표준도
