JOINT WALL

계단식옹벽

비탈면에 계단식옹벽과 스팅앵커를 이용하여 원지반과 단계적으로 밀착시공시킨 옹벽공법

계단식옹벽 특징

  • 벽체가 원지반과 밀착 형성
  • 높은 옹벽과 사면 굴곡부 적응성이 우수
  • 스팅앵커의 높은 인발력으로 사면보강과 동시에 옹벽체를 형성
  • DOWN-UP으로 시공
  • 절취부 균열많은 사면 및 물이 많은 사면

계단식옹벽 적용성

  • 절취부 균열이 많은 사면
  • 용출수 등의 물이 많은 사면
  • 사면형상이 일정하지 않은 굴곡진 사면

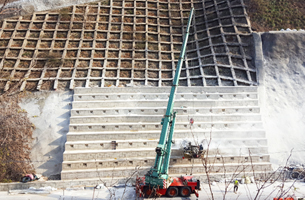

계단식옹벽 시공사진

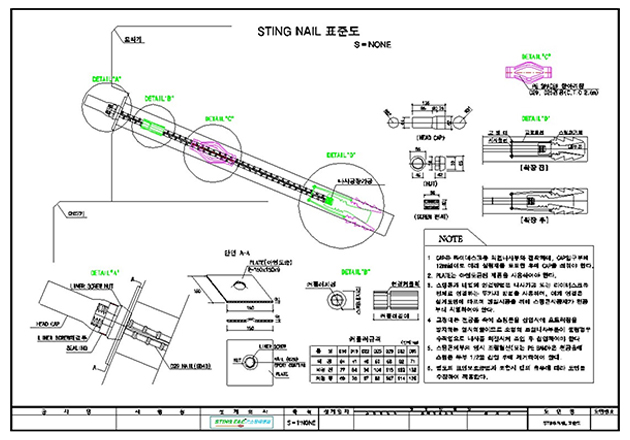

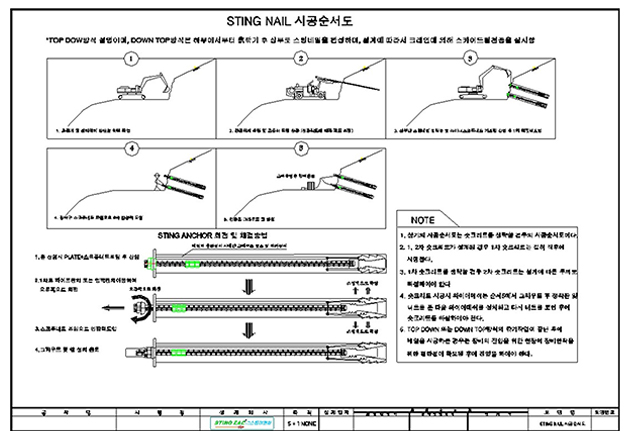

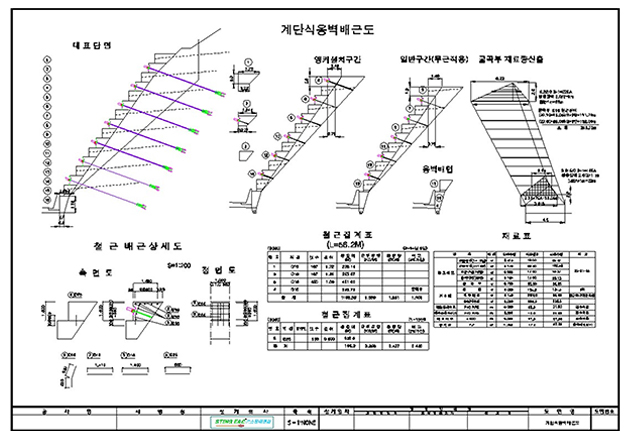

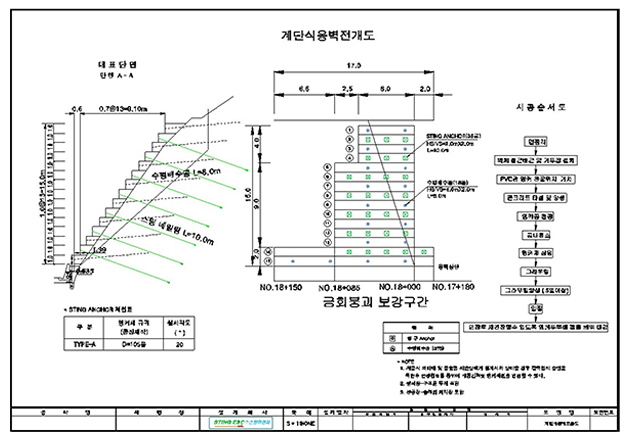

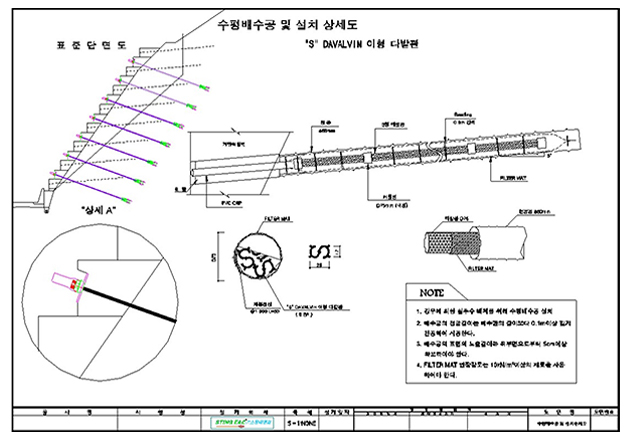

계단식옹벽 표준도
