TRIANGULAR PRESSURE PLATE

TP지압판

지압판재를 STEEL로 형성하고, 노출된 표면의 정착력 및 미관성을 확보하기 위하여 심부를 육각형태로 제작한 후 세개의 지지날개를 부착하여 인발저항력을 확보한 사면보강용 지압판

디자인 제30-0919210호

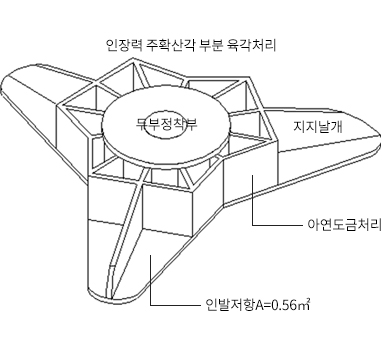

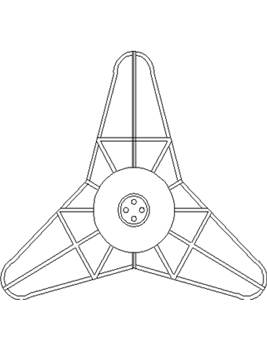

TP지압판 구성

고안의 원리

  • 기존공법상 안전율(FS)은 보강재의 길이에 대부분 의존
  • PS도입 시 인발력 확보를 위해 지압판의 크기와 지압력을 버티는 자체강도가 중요
  • 콘크리트 격자블럭을 사용 시 과다 인발력에 의한 균열 등 강도미달 유발
  • 돌출부위의 미관성 확보
  • 영구적인 강도확보에 필요한 지압판 설치 및 사면보강 안정성 증대

TP지압판 특징

  • 영구앵커 지압판

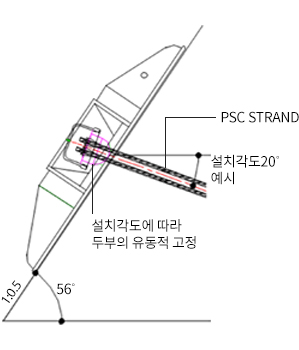

  • 앵커재 설치각도에 따라 두부 고정각도도 유동적으로 조정
  • 부식 및 변형이 없음

TP지압판 적용성

  • 사면보강 지압판
  • 토사이상의 사면보강에 내압 PS작용을 위한 정착부 형성
